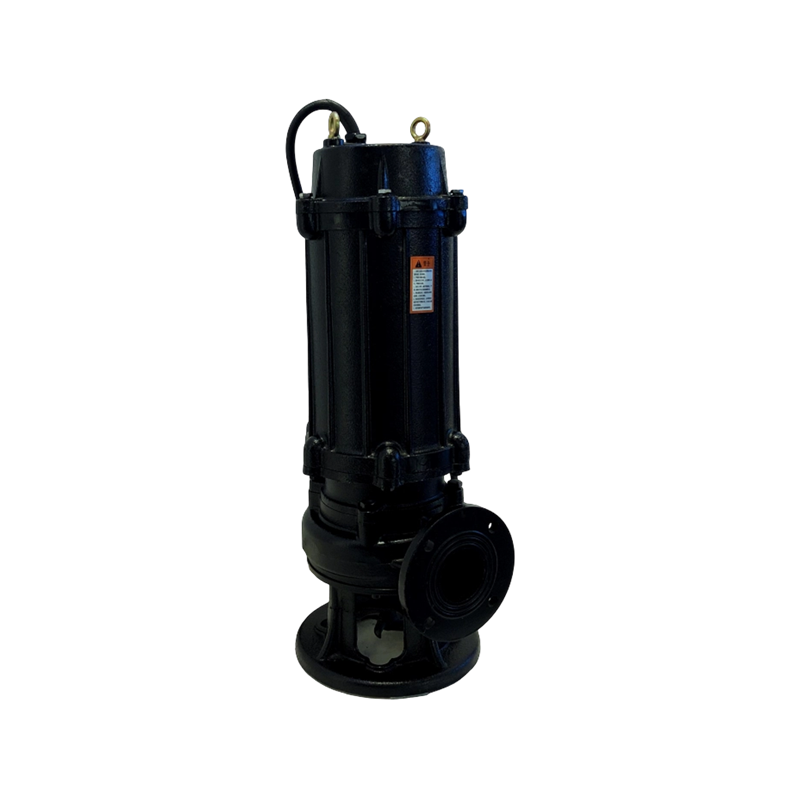

WQ глубинный сточной насос

Введение продукта

Серия дредж-насосов — это новый тип экологически чистого продукта, успешно разработанный нашей компанией после ряда усовершенствований, внедряя передовые международные технологии и учитывая требования пользователей и условия эксплуатации продукта. Он отличается преимуществами высокой эффективности, энергосбережения, противообмоткивающей системы, незасорения, автоматической установки и автоматического управления и т.д. Он мог плавно передавать жидкость, содержащую большое количество твёрдых гранул, пищевого пластика и других длинноволокнистых или взвешенных веществ.

Эта серия насосов использует уникальную структуру крыльчатого колеса. По сравнению с традиционным крыльцем, этот насос использует форму однопоточного или двойного потока, что очень похоже на изгибающую трубу с той же площадью сечения. Таким образом, насос обладает довольно хорошими характеристиками переполнения, оснащённым разумной волютой, а его эффективность довольно высокая; Импеллер прошёл статическое и динамическое равновесие, поэтому насос остаётся достаточно устойчивым и надёжным при работе.

Этот серийный насос обладает передовыми и высокоэффективными гидравлическими характеристиками. Она имеет разнообразную структуру и средства установки, что может упростить работу насосной станции и сэкономить инвестиции.

Основные назначения
Эта серия насосов в основном используется в коммунальных проектах, зданиях, промышленных дноуглубках, охране окружающей среды, очистке сточных вод, промышленных предприятий, а также в доставке сточных вод, сточных и дождевых вод, содержащих твёрдые вещества и длинные волокна.

Связаться с нами

СЛЕДУЮЩАЯ: Подвижные высокоэффективные незадирные сточные насосы серии QW

Описание продукта

Значение каждого типа

Условия
эксплуатации: температура среды не превышает 60 градусов, интенсивность среды — 120 окг/м3, а значение pH — от 5 до 9.

В общих условиях насос должен использоваться в установленном диапазоне напора для обеспечения перегрузки электродвигателя. Если требуется, чтобы использовать его во всей линейке, обратите внимание при оформлении заказа, чтобы производитель успел подготовить её вовремя.

В процессе эксплуатации курентный ток в электрическом насосе не должен превышать номинальный ток электродвигателя.

Открытая часть насоса и электродвигателя без внутренней системы круглого и охлаждения не должна превышать 1/3 всей высоты.

Стандарты
исполнения GB/T24674-2009 Погруженный электрический насос
для сточных вод и грязи JB/T5118-2001 Погруженный электрический насос для сточных вод и грязи

Внимание
: Запрещено тянуть трос силой.
Когда погружённый электрический насос работает, он должен быть полностью погружен и запрещён для работы с обезвоживанием.
Когда электрический насос работает, убедитесь, что заземляние надёжно, и людям или животным запрещено приближаться к рабочей зоне или прикасаться к электрическому насосу.
Запрещено использовать газы, используемые ниже или выше установленного диапазона напора, чтобы избежать перегрузочной работы электрического насоса.
Если кабель находится немного далеко от источника питания, линия кабеля должна быть утолщена, чтобы избежать низкого напряжения.
После отключения источника электроэнергии насоса его можно было вытащить из воды только до остыления электродвигателя насоса, чтобы избежать взрывов и других аварий.

График кривой эффективности серии драгных насосов

Особенности насоса серии WQ

Он разработан с использованием крупного потокового канала и гидравлических компонентов, устойчивых к блокировке, что значительно повышает эффективность прохождения отходов, так как волокнистое вещество три раза калибра насоса и твёрдых гранул диаметром 30% калибра насоса.

Он разумно спроектирован и поддерживается разумным двигателем. У него высокая эффективность и очевидные энергосбережения.

Механическая пломба оснащена двухканальной серийной пломбой, а материалы — твёрдый антиэрозионный карбид вольфрама, который отличается прочностью и износом, обеспечивая безопасную работу насоса более 26 000 часов.

Жироочиститель устанавливается в полностью защищённую камеру погружного насоса для сточных вод. Когда механическое уплотнение сбоку насоса повреждено, вода поступает в камеру, и датчик подаёт сигнал и защищает насос.

Полностью автоматический шкаф безопасного и защитного управления может быть оборудован в соответствии с требованиями пользователя для контроля утечки воды, ползений, перегрузки и превышения температуры насоса, а также обеспечения надёжной и безопасной работы насоса.

В других условиях мотор может использовать систему внешнего циркуляционного охлаждения с водяной рубашкой, что обеспечивает безопасную работу электрического насоса в состоянии безводного (сухого) состояния.

Плавающий шариковый переключатель может изменяться в зависимости от уровня воды, необходимого для автоматического управления запуском и остановкой насоса, и за ним не требуется человек.

Двигатель подъёма работает, но должен находиться в нужном диапазоне.

Существует два типа установки: установка с фиксированным автоматическим соединением и мобильная установка. Можно использовать в разных местах.

Система автоматической установки с двумя рельсовыми рельсами обеспечивает большое удобство при установке и обслуживании насоса, и для входа в канализационную яму не требуется человек.

Насос лаконичный по конструкции, небольшой по объёму, удобен в перемещении и установке. Не обязательно строить дополнительное насосное помещение и просто выполнять работу

Начинается с погружения в воду, что значительно снижает инженерные затраты.

Arrangement drawing

	1. Подшипник вверх	8. Механическая пломба
	2. Термический протектор	9. Сопло
	3. Вал мотора	10. Масляная комната
	4. Ротор	11. Задняя обложка
	5. Статор	12. Импеллер
	6. Снижение направления	13. Корпус насоса
	7. Детектор масла и воды

Объяснение структуры насоса серии WQ

Насос и крыльчатый механизм

Он многократно модифицируется, рассчитывается и проектируется с использованием технологий CAD, связанного с новейшими гидравлическими моделями, так что корпус насоса и импеллер идеально согласованы, канал потока — самый широкий, сбросная ёмкость сточных вод идеальна, а равновесные испытания крыльчатки строго выполнены, поэтому вибрация сведена к минимуму и максимально продлевает срок службы подшипника и механических уплотнений.

Электродвигатель

Специально разработанный и изготовленный подводный электродвигатель и обмотка статора мотора являются Grade Finsulation. Верхняя предельная рабочая температура теплоизоляционных материалов составляет 130 градусов. Кроме того, обмотка соединена с компонентами защиты от перегрева, и защита будет осуществляться на электродвигателе с помощью электрически управляемого корпуса.

Охлаждение электродвигателя

Когда мощность двигателя превышает 18. 5 кВт, внутренняя часть насоса может быть установлена системой охлаждения двигателя. Часть жидкости, выдавливаемой из крыльча, поступает в периферию камеры статора для охлаждения, что гарантирует нормальное охлаждение электродвигателя при работе водяного насоса на самом низком уровне воды.

Механическая пломба

Механическая пломба изготавливается известными производителями, выбирая прочные материалы с низким коэффициентом трения; резиновая деталь — маслостойкая бутиронитриловая резина, а металлическая — нержавеющая сталь. В нормальных условиях продукт мог работать без сбоев более 8 000 часов.

Простирание

Верхний подшипник — это глубокий шарикоподшипник для поддержки радиальной силы; нижний подшипник предназначен для поддержки радиальных и осевых сил; выбор углового контактного шарикоподшипника полностью удовлетворяет эффект устранения осевой силы. Используются импортные или отечественные марки подшипников, и они не подвержены повреждениям в период эксплуатации насоса. Герметизация троса и электродвигателей.

Воздушная защита кабеля и мотора

Кабель выбирает мягкий кабель с толстым резиновым покрытием, сопротивляющийся сточные воды, а также его механическую интенсивность, маслостойкость, сечение кабеля и способность провода тока выбираются на основе угла 40 градусов (не на регулярной основе 25 градусов) при длительном сроке службы. Таким образом, при нормальных условиях пропускная способность кабеля имеет достаточный запас и более длительный срок службы. Втулка сжимает кольцо замка кабеля для его фиксации. Кабель принимает цветовой и цифровой знак, что облегчает идентификацию и подключение кабелей. В соединительной полости и в электрическом шкафу управления нет заземляющего знака, а крепление и кабель строго заземлены, что является безопасным и надёжным. В процессе сборки круг O-образной формы, уплотнение кабеля и механическая пломба каждого насоса должны быть тщательно проверены для обеспечения надёжности полости электродвигателя, включая соединительную полость.

Масляная камера

В дополнение к смазке механических уплотнений масло в камере также может отводить тепло подшипника. Масляная камера также оснащена функцией безопасности для проникновения жидкости. Датчик утечки воды может устанавливаться в масляной камере по мере достигания плотности воды, поступающей в масляную камеру со стороны насоса; зонд подаёт сигнал о остановке насоса через электрический шкаф управления и информирует оператора о необходимости заменить масло или сохранить механическое уплотнение.

Explanation of the protective devices

The overheating protection component is the electric apparatus controlled by temperature and embedded in the stator winding of the electric motor. Under abnormal operation status, when the winding temperature value reaches the set value of the overheating protection component, itwill urn on the indication light and automaticallystop the motor. Then it willinform the operator to check and find out the reason of the overheating. When the winding temperature decreases, the motor will recover to starting-up status.

(1)Protection device

Насос с мощностью меньше 7. 5 кВт можно настроить с помощью компонента защиты от перегрева обмотки мотора и датчика от утечки воды; насос мощностью свыше 11 кВт мог быть настроен с помощью компонента защиты от перегрева обмотки мотора, плавающего выключателя и датчика утечки воды; Защитное устройство функционирует только при подключении к специальному электрическому шкафу управления для погружного насоса сточных вод. Хотя электрический шкаф управления для погружного канализационного насоса нашей компании является опциональным для подачи воды, для безопасной и надёжной работы насоса, особенно для предотвращения горения двигателя, разумно выбрать наше защитное устройство. Если у пользователя есть собственный электрический шкаф управления, в случае технических проблем с электроснабжением, особенно с защитными устройствами, пожалуйста, свяжитесь с нашей профессиональной группой по электрическим шкафам управления.

(2)Датчик утечки воды

Датчик утечки воды служит для проверки утечки воды. Два полюса на одном конце зонда взаимно изолированы и имеют определённое пространство; Вывод столба соединён с электрическим шкафом управления через кабель. Когда вода, поступающая в масляную камеру со стороны насоса, достигает определённой плотности или соединительная полость электродвигателя слегка подаётся водой, два полюса зонда соединяются, сигнализируют о остановке насоса электрическим шкафом управления (индикатор включения индикатора) и информируют оператора о замене масла или сохранении механического уплотнения. Когда соединительная полость подаётся водой, сигнал остановит насос, чтобы предотвратить короткое замыкание, и сообщает персоналу немедленно принять меры по обслуживанию.

(3)Плавающий переключатель

Плавающий переключатель служит для проверки надёжности механического уплотнения сбоку двигателя, питается ли мотор водой. Переключатель установлен под полостью двигателя и полой полостью рядом с подшипником. В полой полости есть отверстия для соединения с подшипником, так как при неисправном механическом уплотнении сбоку мотора масло или вода из масляной камеры поступают через камеру подшипника. Плавающие датчики отплывают, подают сигнал о остановке насоса с помощью электрического шкафа управления (индикатор включения индикатора) и информируют оператора о необходимости осмотреть насос.

Особенности насоса серии JYWQ

Использование давления воды насоса, равномерно смешивается в бассейне для осадки сульджа, обеспечивает полное разряды бассейна и тщательное осадка.

Он разработан с использованием крупного потокового канала и гидравлических компонентов, устойчивых к засорам, что значительно повышает эффективность прохода отходов как волокна в три раза больше калибра насоса и твердой гранулы диаметром 30% калибра насоса.

Он спроектирован разумно и поддерживается разумным мотором. Он обладает высокой эффективностью и очевидным энергосбережением.

Механическое уплотнение использует двухканальную серийную пломбу, а материалы — твёрдый антиэрозионный карбид вольфрама, который отличается прочностью и износом, обеспечивая безопасную работу насоса более 26 000 часов.

Жироочиститель установлен в полностью защищённой камере погружного насоса сточных вод. Когда механическое уплотнение сбоку насоса повреждается, вода

войдёт в камеру, и зонд подает сигнал и защищает насос.

Полный автоматический шкаф управления с безопасным и защитным контролем может быть оборудован в соответствии с требованиями пользователя для контроля утечки воды, ползучести, перегрузки и перевышения температуры насоса, а также обеспечения надёжной и безопасной работы насоса.

В других условиях мотор может использовать систему охлаждения с водяной оболочкой с внешней циркуляционной системой, которая обеспечивает безопасную работу электрического насоса в состоянии свободного от воды (сухой).

Двигатель подъёма работает, но должен находиться в нужном диапазоне.

Существует два типа установки: установка с фиксированным автоматическим соединением и мобильная установка. Можно использовать в разных местах

Система автоматической установки сцепки с двумя свинцовыми рельсами обеспечивает большое удобство при установке и обслуживании насоса, и людям не нужно заходить в канализационную яму, так как небольшой объём, удобный для перемещения и установки. Не обязательно строить дополнительную насосную комнату, и работа начинается с погружения в воду, что значительно снижает инженерные затраты)

Схема расположения

	1. Подшипник вверх	8. Механическая пломба
	2. Термический протектор	9. Сопло
	3. Вал мотора	10. Масляная комната
	4. Ротор	11. Задняя обложка
	5. Статор	12. Импеллер
	6. Снижение направления	13. Корпус насоса
	7. Детектор масла и воды	14. Устройство для гомогенизации

Объяснение структуры JYWQ

Устройство для подачи смешивания воды:

На основе смешительных винтов и индуктора он объединяет характеристики обоих. Он хорошо способен перемешиваться в широком диапазоне и может быстро попасть в крыльчатку и быстро сбросить смесь сточных вод.

Крыльчатка:

Тщательно разработан с использованием профессионального гидравлического программного обеспечения PCAD, отличается правильными параметрами, стабильной производительностью, уникальным дизайном, устойчивостью к блокировкам и сопротивлением намотке. Двигатель имеет градусную изоляцию, а термостойкость — 125 градусов. Защитная категория — IP68, эффективная герметизация якоря.

Тюлень:

Сочетание гидродинамического уплотнения и двойного механического торцевого уплотнения. Задняя лопатка устанавливается на крыльчатку для снижения давления в герметичной полости, уменьшения осевой силы и обеспечения более длительного срока службы и повышения эффективности.

Масляная камера:

Масляная камера заполняется чистым маслом, которое может смазывать, охлаждать уплотнения и предотвращать утечку жидкости. Насос коаксиальный с двигателем, а растяжение оси спроектировано максимально коротко, чтобы снизить гибкость поворотной оси, снизить вибрацию и снизить рабочий шум, чтобы продлить срок службы механического уплотнения и подшипников.

Система:

Оригинальный насос мог быть настроен с помощью целого прибора для контроля; В сотрудничестве полностью автоматического шкафа управления защитой он действует сигнал о перегрузке, коротком замыкании, утечке и перегреве водяного насоса, что повышает безопасность и надёжность продукции. Обмотка статора встроена в термистанс, так как когда температура статора достигает 120 градусов, насос автоматически останавливается.

Красивый внешний вид:

Корпус двигателя разработан для изготовления из нержавеющей стали, которая не только противоэрозивна, прочна, но и привлекательна. Защита от утечки установлена на дне электрической полости. Когда механическое уплотнение попадает в утечку, жидкости попадают в рабочую камеру протектора. Когда проникающая жидкость накапливается на определённую высоту, защитник подаёт сигнал тревоги и автоматически останавливает работу насоса. Затем обслуживающий тафф должен немедленно осмотреть и заменить механическую пломбу. Если остановка не разрешена, оповещение можно удалить вручную для дальнейшей работы.

Продукт: Мобильный, высокоэффективный, не засоряющийся канализационный насос серии QW — это мобильный насос для сухой установки.

Преимущества:

Гибкое развертывание и высокая манёвренность: насос устанавливается на мобильную базу или тележку, что исключает необходимость сложных стационарных установок. Её можно быстро развернуть в разных местах по мере необходимости для выполнения аварийных работ по дренажу.

Простое обслуживание: Благодаря сухой установке основные компоненты насоса (например, двигатель) находятся над поверхностью воды, что делает регулярный осмотр, обслуживание и ремонт чрезвычайно удобными без необходимости поднимать насос из воды.

Высокая пропускная способность: Используя современные конструкции импеллеров (такие как завихренные и одноканальные), он легко справляется со сточные воды с крупными твёрдыми и длинными волокнами, а также демонстрирует отличную противозасорную эффективность.

Преимущества:

«Эксперт по аварийному дренажу»: идеально подходит для аварийных ситуаций, таких как городские наводнения, разрывы труб и наводнения на строительных площадках.

«Мобильная рабочая станция»: постоянная установка не требуется, что позволяет одному насосу обслуживать несколько точек и обеспечивает высокую отдачу от инвестиций.

Простое обслуживание: Двигатель не требует воды, что делает обслуживание таким же простым, как стандартный поверхностный насос.

Приложений:

Муниципальное аварийное спасение: быстрое осушение городских дорог и подземных проходов.

Строительный дренаж: Удаление накопившейся воды во время строительства фундаментных ям и тоннелей.

Временная дренажная система: очистка завода, перекачка воды из подвалов стадионов, а также сельскохозяйственное орошение и дренаж.

Значение модели

Таблица параметров производительности серии WQ, JYWQ

Тип	Caliber(φ)	Скорость течения (м³/ч)	Глава(м)	Скорость вращения r/min	Мощность (KW)	Процент эффективности	Вес (кг)
25-8-12-0.75	25	8	12	2900	0.75	38	42
25-6-30-1.5	25	6	30	2900	1.5	38	42
25-8-22-1.5	25	8	22	2900	1.5	38	42
32-8-22-1.1	32	8	22	2900	1.1	40	42
32-12-15-1.1	32	12	15	2900	1.1	45	42
40-15-15-1.5	40	15	15	2900	1.5	48	52
40-15-30-3	40	15	30	2900	3	48	55
50-20-7-0.75	50	20	7	2900	0.75	54	50
50-10-10-0.75	50	10	10	2900	0.75	56	50
50-15-15-1.5	50	15	15	2900	1.5	56	60
50-25-10-1.5	50	25	10	2900	1.5	55	55
50-20-15-1.5	50	20	15	2900	1.5	56	60
50-27-15-2.2	50	27	15	2900	2.2	56	60
50-15-25-2.2	50	15	25	2900	2.2	56	60
50-18-30-3	50	18	30	2900	3	58	70
50-24-20-4	50	24	20	2900	4	60	85
50-40-15-4	50	40	15	2900	4	60
50-25-32-5.5	50	25	32	2900	5.5	53	100
50-30-30-7.5	50	30	30	2900	7.5	56	110
50-20-40-7.5	50	20	40	2900	7.5	56	110
65-42-9-2.2	65	42	9	2900	2.2	56	60
65-25-15-2.2	65	25	15	2900	2.2	52	60
65-37-13-3	65	37	13	2900	3	55	70
65-25-30-4	65	25	30	2900	4	58	85
65-40-15-4	65	40	15	2900	4	58
65-40-30-7.5	65	40	30	2900	7.5	58	110
65-35-50-11	65	35	50	2900	11	56	200
65-35-60-15	65	35	60	2900	15	60	230
80-40-7-2.2	80	40	7	2900	2.2	63	75
80-30-8-2.2	80	30	8	2900	2.2	52	75
80-50-10-3	80	50	10	2900	3	45	85
80-43-13-3	80	43	13	2900	3	58	85
80-60-13-4	80	60	13	2900	4	50	90
80-40-15-4	80	40	15	2900	4	65	90
80-80-15-7.5	80	80	15	2900	7.5	57	135
80-65-25-7.5	80	65	25	2900	7.5	71	135
100-100-7-4	100	100	7	2900	4	72	130
100-80-10-4	100	80	10	2900	4	62	130
100-110-10-5.5	100	110	10	2900	5.5	65	155
100-65-15-5.5	100	65	15	2900	5.5	59	155
100-100-15-7.5	100	100	15	2900	7.5	67	170
100-85-20-7.5	100	85	20	2900	7.5	68	170
100-50-22-7.5	100	50	22	1450	7.5	63	170
100-100-25-11	100	100	25	1450	11	66	270
100-60-25-11	100	60	25	1450	11	59	270
100-50-35-11	100	50	35	1450	11	67	270
100-87-28-15	100	87	28	1450	15	68	300
100-100-30-15	100	100	30	1450	15	63	300
100-100-35-18.5	100	100	35	1450	18.5	65	380
100-60-50-15	100	60	50	2900	15	66	300
100-100-50-30	100	100	50	2900	30	67	450
150-140-7-5.5	150	140	7	2900	5.5	72	180
150-120-10-5.5	150	120	10	2900	5.5	70	180
150-210-7-7.5	150	210	7	2900	7.5	75	190
150-145-9-7.5	150	145	9	2900	7.5	63	190
150-110-15-7.5	150	110	15	2900	7.5	72	190
150-140-12-11	150	140	12	1450	11	72	260
150-200-10-15	150	200	10	1450	15	64	300
150-180-15-15	150	180	15	1450	15	65	300
150-140-15-15	150	140	15	1450	15	65	300
150-200-14-18.5	150	200	14	1450	18.5	68	400
150-180-20-18.5	150	180	20	1450	18.5	68	400
150-150-25-18.5	150	150	25	1450	18.5	68	400
150-200-22-22	150	200	22	1450	22	73	430
150-180-25-22	150	180	25	1450	22	76	430
150-130-30-22	150	130	30	1450	22	75	430
150-250-22-30	150	250	22	1450	30	73	500
150-180-30-30	150	180	30	1450	30	73	500
150-200-30-37	150	200	30	2900	37	70	600
150-150-35-37	150	150	35	2900	37	63	600
150-160-45-37	150	160	45	2900	37	65	650
200-360-6-11	200	360	6	1450	11	72	450
200-300-7-11	200	300	7	1450	11	73	450
200-400-7-15	200	400	7	1450	15	78	480
200-250-11-15	200	250	11	1450	15	74	480
200-300-10-18.5	200	300	10	1450	18.5	72	480
200-250-15-18.5	200	250	15	1450	18.5	72	480
200-400-10-22	200	400	10	1450	22	76	500
200-310-13-22	200	310	13	1450	22	62	500
200-300-15-22	200	300	15	1450	22	73	500
200-400-13-30	200	400	13	1450	30	73	650
200-360-15-30	200	360	15	1450	30	75	650
200-250-22-30	200	250	22	1450	30	71	680
200-350-25-37	200	350	25	1450	37	75	800
200-400-25-45	200	400	25	1450	45	75	920
200-380-28-45	200	380	28	1450	45	70	920
200-250-35-45	200	250	35	1450	45	69	920
200-400-30-55	200	400	30	1450	55	70	1000
200-250-40-55	200	250	40	1450	55	69	1000
200-350-40-75	200	350	40	1450	75	68	1050
200-500-30-75	200	500	30	1450	75	68	1050
250-600-9-30	250	600	9	980	30	74	850
250-500-10-30	250	500	10	980	30	71	850
250-700-10-37	250	700	10	1450	37	81	850
250-600-12-37	250	600	12	1450	37	78	850
250-600-15-45	250	600	15	1450	45	75	950
250-600-20-55	250	600	20	1450	55	73	1300
250-700-20-75	250	700	20	1450	75	78	1500
250-600-25-75	250	600	25	1450	75	73	1500
250-600-30-90	250	600	30	1450	90	72	1600
300-1000-6-30	300	1000	6	980	30	81	1380
300-800-12-45	300	800	12	980	45	76	1500
300-1200-8-45	300	1200	8	980	45	76	1500
300-500-15-45	300	500	15	980	45	70	1500
300-800-15-55	300	800	15	980	55	73	1550
300-600-20-55	300	600	20	980	55	75	1550
300-800-20-75	300	800	20	980	75	78	1600
300-950-20-90	300	950	20	980	90	80	1700
300-1000-25-110	300	1000	25	1450	110	82	2000
300-800-32-110	300	800	32	1450	110	76	2000
300-800-36-132	300	800	36	1450	132	76	2000
350-1200-8-45	350	1200	8	980	45	84	1350
350-1100-10-55	350	1100	10	980	55	84	1380
350-1300-12-75	350	1300	12	980	75	83	1450
350-1500-15-90	350	1500	15	980	90	82	2000
350-1200-18-90	350	1200	18	980	90	83	2000
350-1100-28-132	350	1100	28	980	132	83	2520
350-1000-36-160	350	1000	36	980	160	78	2880
400-1760-7.5-55	400	1760	7.5	980	55	82	2000
400-1300-10-55	400	1300	10	980	55	82	2000
400-2600-6-75	400	2600	6	980	75	78	1750
400-1500-10-75	400	1500	10	980	75	82	1750
400-2200-9-110	400	2200	9	980	110	80	2100
400-2000-15-132	400	2000	15	740	132	85	2520
400-1600-20-132	400	1600	20	740	132	82	2520
400-1700-22-160	400	1700	22	980	160	82	2880
400-1500-26-160	400	1500	26	980	160	82	2880
400-2000-22-200	400	2000	22	980	200	82	3150
400-1700-30-200	400	1700	30	980	200	83	3150
400-1800-32-250	400	1800	32	740	250	82	3250
400-2000-30-280	400	2000	30	740	280	83	3250
500-2500-10-110	500	2500	10	740	110	82	2100
500-2000-15-110	500	2000	15	740	110	83	2100
500-2800-10-132	500	2800	10	740	132	82	2250
500-3600-10-160	500	3600	10	740	160	83	2280
500-2600-15-160	500	2600	15	740	160	83	2280
500-2000-20-160	500	2000	20	740	160	82	2280
500-3000-15-200	500	3000	15	740	200	82	2280
500-2500-20-200	500	2500	20	740	200	78	2280
500-2800-18-220	500	2800	18	740	220	83	2350
500-2400-22-220	500	2400	22	740	220	84	2350
500-4000-15-250	500	4000	15	980	250	84	2650
500-2600-24-250	500	2600	24	980	250	82	2650

WQ,JYWQ mobile installation size graph

H2: For the lowest water level line

WQ,JYWQ mobile installation size table

Type	Flowing rate(m³/h)	Head(m)	Rotationspeed r/min	Power(KW)	L	L1	H	H1	H2	DN
25-8-12-0.75	8	12	2900	0.75	320	250	400	100	260	25
25-6-30-1.5	6	30	2900	1.5	320	250	425	100	260	25
25-8-22-1.5	8	22	2900	1.5	320	250	425	100	260	25
50-20-7-0.75	20	7	2900	0.75	380	270	420	115	260	25
50-10-10-0.75	10	10	2900	0.75	380	270	420	115	260	25
50-15-15-1.5	15	15	2900	1.5	380	270	440	115	290	50
50-25-10-1.5	25	10	2900	1.5	380	270	440	115	290	50
50-20-15-1.5	20	15	2900	1.5	380	270	440	115	290	50
50-27-15-2.2	27	15	2900	2.2	380	270	470	115	310	50
50-18-30-3	18	30	2900	3	380	270	480	115	320	50
50-24-20-4	24	20	2900	4	390	278	510	112	340	50
50-40-15-4	40	15	2900	4	390	278	510	112	340	50
50-25-32-5.5	25	32	2900	5.5	560	450	600	200	400	50
50-30-30-7.5	30	30	2900	7.5	560	450	600	200	400	50
50-20-40-7.5	20	40	2900	7.5	560	450	600	200	400	50
65-42-9-2.2	42	9	2900	2.2	415	278	470	110	310	65
65-25-15-2.2	25	15	2900	2.2	415	278	470	110	310	65

WQ, JYWQ mobile installation size graph

H2: For the lowest water level line

WQ, JYWQ mobile installation size table

Type	Flowing rate (m³/h)	Head(m)	Rotation speed r/min	Power(KW)	L	L1	H	H1	H2	DN
65-37-13-3	37	13	2900	3	415	278	490	112	320	65
65-40-15-4	40	15	2900	4	415	278	510	112	340	65
65-25-30-5.5	25	30	2900	5.5	460	360	614	360	240	65
65-40-30-7.5	40	30	2900	7.5	460	360	614	360	240	65
80-40-7-2.2	40	7	2900	2.2	453	283	490	123	320	80
80-40-25-5.5	40	25	2900	5.5	453	283	500	123	330	80
80-50-10-3	50	10	2900	3	453	283	500	123	330	80
80-43-13-3	43	13	2900	3	453	283	520	123	340	80
80-60-13-4	60	13	2900	4	453	283	520	123	340	80
80-40-15-4	40	15	2900	4	505	387	635	160	420	80
80-80-15-7.5	80	15	2900	7.5	505	387	635	160	420	80
80-65-25-0.75	65	25	2900	7.5	505	387	635	160	420	80
100-100-7-4	100	7	2900	4	476	293	540	138	360	100
100-80-10-4	80	10	2900	4	476	293	540	138	360	100
100-110-10-5.5	110	10	1450	5.5	595	450	702	220	460	100
100-65-15-5.5	65	15	1450	5.5	595	450	702	220	460	100
100-100-15-7.5	100	15	1450	7.5	595	450	702	220	460	100

Model	Caliber(mm)	Traffic(m³/h)	Head(m)	Power(kW)	Speed(r/min)	Efficiency(%)
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-70-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
125-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
150-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
150-160-45-37	150	160	45	37	1450	65
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1480	75
200-380-28-45	200	380	28	45	1450	70
200-400-30-55	200	400	30	55	1480	70
200-350-40-75	200	350	40	75	1450	68
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
300-800-12-45	300	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
300-800-32-110	300	800	32	110	1450	76
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
400-1500-10-75	400	1500	10	75	980	821
400-2200-9-110	400	2200	9	110	980	80
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
400-1760-7.5-55	400	1760	7.5	55	580	82.3
500-2500-10-110	500	2500	10	110	740	82
500-2600-15-160	500	2600	15	160	740	83
500-3000-15-200	500	3000	15	200	740	82
500-2400-22-220	500	2400	22	220	740	84
500-4000-15-250	500	4000	15	250	980	84
500-2600-24-250	500	2600	24	250	740	82
600-3500-12-185	600	3500	12	185	740	85
