Оборудование для поднимания сточных вод (оборудование для канализации)

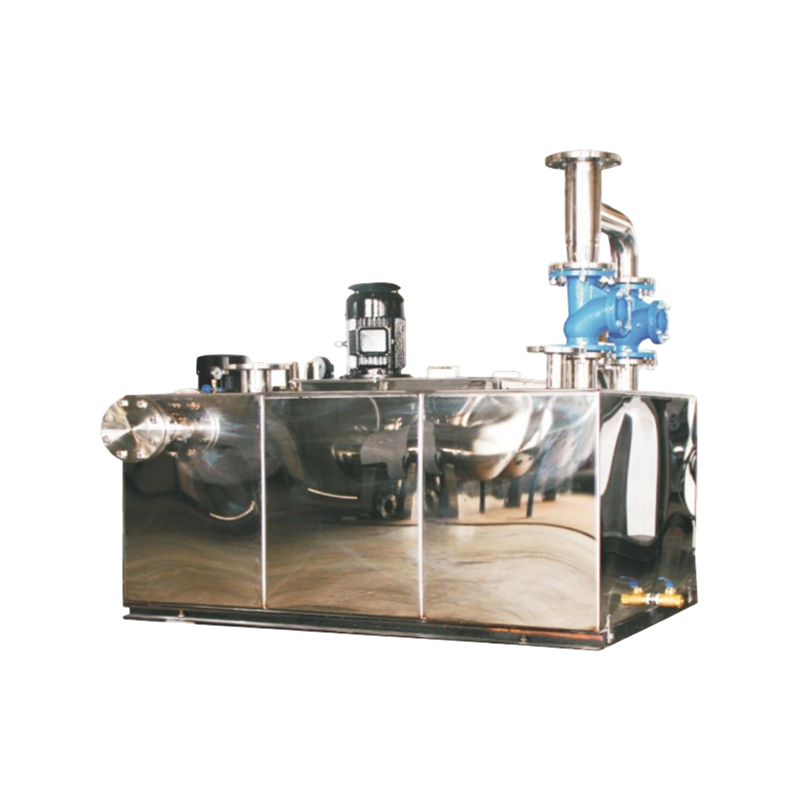

Дробильный подниматель сточных вод серии JSPF-

Обзор оборудования

Серии JSPF для дробления сточных вод — это оборудование для транспортировки сточных вод с автоматическим устройством для дробления, установленным в резервуаре для сбора воды, а также внутренней и внешней структурой водяного насоса. Подходит для сброса сточных вод и загрязнителей из медицинских учреждений с высоким пешеходным потоком и сложного персонала, таких как станции метро, железнодорожные станции, аэропорты, парки и др.

Различные размеры бытовых отходов в сточных водах измельчаются на мелкие частицы размером 6-12 мм высококачественными группами лопастей, приводимыми в движение потоком воды. После измельчения отходы не требуют спасения, а сточные воды и достаточно мелкие частицы непосредственно сбрасываются в сеть муниципальных канализационных труб с помощью водяного насоса. Устранение проблемы засорения водяного насоса, обеспечение беспилотной работы, отсутствие шлака и запаха, а также максимальное использование преимуществ насосной станции.

Связаться с нами

ПРЕДЫДУЩАЯ:Разделительные подниматели сточных вод серии JYPJ-
СЛЕДУЮЩАЯ: Камеральный самосасывающий подниматель сточных вод серии JSPZ-

Описание продукта

Состав оборудования

Измельчающий сточные элеваторы серии JSF состоит из закрытого резервуара для сбора воды из нержавеющей стали, автоматического измельчительного устройства, сухого (влажного) насоса сточных вод, компонентов клапанов трубопровода, регулятора уровня жидкости, основания и его аксессуаров.

Резервуар для сбора воды: Для сбора и хранения сточных вод, сбрасываемых из санитарных сооружений, используется закрытый резервуар из нержавеющей стали.

(1) Резервуар для сбора воды изготовлен из ударостойкой и коррозионно-стойкой пластины из нержавеющей стали 304, которая сваривается с помощью односторонней сварки и двусторонней формовки аргоновой дуговой сварки. Внутренняя поверхность резервуара для сбора воды обрабатывается антиоксидантной обработкой.

(2) Толщина стенки резервуара для сбора воды и его соединительных компонентов способна выдерживать внутреннее давление не менее 0,10 МПа, при этом соответствуя требованиям внешней нагрузки (100 кг) для технического персонала для проведения технического обслуживания с помощью инструментов.

(3) Резервуар для сбора воды оснащён закрытым входом (расположение входа может быть зададено в соответствии с фактическим местоположением объекта пользователя), выходом, выходным отрезом (не менее DN50), сбросным портом, портом обслуживания и другими зарезервированными интерфейсами.

(4) Резервуар для сбора воды полностью герметичный и водонепроницаемый, без утечки запаха.

(5) Внешние размеры одного стандартного резервуара для сбора воды следуют

Встроенные: 1200X1000X10001200X1000X1000X1000, 1500X1000X1000 (могут быть разработаны различные спецификации в зависимости от места использования пользователем).

Внешние: 1000X700X1000, 1000X1000X1000X1000, 1200X1000X1000 (могут быть разработаны различные спецификации в зависимости от места использования пользователя).

Устройство для дробления: тщательно измельчите твёрдые твёрдые предметы (такие как деревянные палки, бамбуковые полоски, бутылки с минеральной водой, обувь, мелкие камни, железные гвозди, короткие стальные прутья и т.д.) и мягкие гибкие примеси (такие как тканевые полоски, пластиковые пакеты, резиновые перчатки, презервативы, женские гигиенические прокладки, санитарные тампоны и др.). Может работать непрерывно в сухих/влажных условиях.

(1) Дробильное устройство состоит из двух независимых режущих лезвий и шайб, установленных на двух параллельных осях, которые поочерёдно перекрываются для достижения спирального резка и создают сильную силу сжатия под приводом двух осей.

(2) Устройство для дробления управляется контрольной коробкой и может образовывать независимую и полноценную систему. Когда происходит твёрдая блокировка, пульт посылает сигнал на устройство для дробления, вызывая автоматическое разворот лопасти, устраняя препятствие и позволяя ему снова войти для дробления.

(3) Время запуска и остановки дробильного устройства может быть установлено в зависимости от количества загрязнителей в сточных водах.

Канализационный насос: Канализационный насос используется для подъёма сточных вод в сбросном резервуаре. Насос может быть установлен внутри (внутри сбора резервуара) или снаружи (сухой дренажный насос установлен снаружи резервуара) в зависимости от потребностей и места установки.

Циклонный канализационный насос: Импеллер уходит в камеру импеллера корпуса насоса, без зазора между импеллером и корпусом насоса, отличная незасорённая работа и стабильная работа.

Компонент клапана трубопровода: Обратный клапан установлен на выходной трубе режущего насоса. Это бесшумный, без водяного удара и антиблокирующий сферический обратный клапан, который можно открыть снаружи. Во время технического обслуживания вода из подъёмника может поступать обратно в оборудование, что облегчает его разборку и обслуживание.

Клапан установлен на соединительной трубе входной трубы насоса, подъёмной трубы и двух герметичных водяных баков. Это специальный эластичный герметизирующий клапан для канализационных систем с чугунной оболочкой и медным сердечником, обладающий антиблокировочными свойствами, отсутствием протечек и простым обслуживанием. Датчик уровня жидкости:

(1) Использование стабильного и надёжного выключателя давления уровня сточных вод. Преобразуйте давление сточных вод в эквивалентное давление воздуха. Когда давление повышается до рабочего уровня воды, нормально закрытый контакт открывается, и нормально открытый контакт открывается, обеспечивая функциональное преобразование. После падения давления до сброшенного уровня воды нормально открытый контакт открывается, и нормально закрытый контакт открывается, восстанавливая исходную функцию.

(2) Система управления соединением переключателя давления канализационной воды обеспечивает локальный уровень воды с высоким уровнем сигнализации, насос на уровне воды, откачивание уровня воды и индикатор низкой тревоги, а также осуществляет локальное автоматическое управление запуском и остановкой водяного насоса, отправляя сигналы уровня жидкости в EMCS диспетчерской комнаты, реализуя удалённый мониторинг, тревогу уровня воды, и сигнализация неисправности жидкостометра EMCS в диспетчерской.

Описание модели

Параметры производительности и размеры
установки 1. Встроенный водяной насос

Порядковый номер	Модель	Емкость выбросов	Повышение возможностей	Мощность мотора	Мощность дробильного устройства	Резервуар для сбора воды	Диаметр впускной трубы	Диаметр выходной трубы	L
Порядковый номер	Модель	м³/ч	m	Квт	Квт	Общий объём (м³)	миллиметр	миллиметр	миллиметр
1	JSPF10-15-1.5	10	15	1.5	2.2	1.0	100	80	1000
2	JSPF10-20-2.2		20	2.2	2.2	1.0	100	80	1000
3	JSPF10-25-3		25	3	2.2	1.0	100	80	1000
4	JSPF15-15-1.5	15	15	1.5	2.2	1.0	100	80	1000
5	JSPF15-20-2.2		20	2.2	2.2	1.0	100	80	1000
6	JSPF15-25-3		25	3	2.2	1.0	100	80	1000
7	JSPF20-15-2.2	20	15	2.2	2.2	1.0	100	80	1000
8	JSPF20-20-3		20	3	2.	1.0	100	80	1000
9	JSPF20-25-4		25	4	2.2	1.0	100	80	1000
10	JSPF20-28-4		28	4	2.2	1.0	100	80	1000
11	JSPF20-32-5.5		32	5.5	2.2	1.0	100	80	1000
12	JSPF25-15-2.2	25	15	2.2	2.2	1.0	100	80	1000
13	JSPF25-20-3		20	3	2.2	1.0	100	80	1000
14	JSPF25-24-4		24	4	2.2	1.0	100	80	1000
15	JSPF25-28-4		28	4	2.2	1.0	100	80	1000
16	JSPF25-32-5.5		32	5.5	2.2	1.0	100	80	1000
17	JSPF30-15-3	30	15	3	2.2	1.0	100	80	1000
18	JSPF30-20-4		20	4	2.2	1.0	100	80	1000
19	JSPF30-25-4		25	4	2.2	1.0	100	80	1000
20	JSPF30-30-5.5		30	5.5	2.2	1.0	100	80	1000
21	JSPF30-36-7.5		36	7.5	2.2	1.0	100	80	1000
22	JSPF40-15-4	40	15	4	3	1.5	100	100	1500
23	JSPF40-20-5.5		20	5.5	3	1.5	100	100	1500
24	JSPF40-25-5.5		25	5.5	3	1.5	100	100	1500
25	JSPF40-28-7.5		28	7.5	3	1.5	100	100	1500
26	JSPF50-12-4	50	12	4	3	1.5	100	100	1500
27	JSPF50-18-5.5		18	5.5	3	1.5	100	100	1500
28	JSPF50-22-7.5		22	7.5	3	1.5	100	100	1500
29	JSPF50-25-7.5		25	7.5	3	1.5	100	100	1500

2. Внешний водяной насос

Порядковый номер	Модель	Емкость выбросов	Повышение возможностей	Мощность мотора	Мощность дробильного устройства	Резервуар для сбора воды	Диаметр впускной трубы	Диаметр выходной трубы	L
Порядковый номер	Модель	м3/ч	m	Квт	Квт	Общий объём (м³)	миллиметр	миллиметр	миллиметр
1	JSPF10-15-1.5-W	10	15	1.5	2.2	0.7	100	80	1600
2	JSPF10-20-2.2-W		20	2.2	2.2	0.7	100	80	1600
3	JSPF10-24-3-W		24	3	2.2	0.7	100	80	1600
4	JSPF15-15-2.2-W	15	15	2.2	2.2	0.7	100	80	1600
5	JSPF15-20-3-W		20	3	2.2	0.7	100	80	1600
6	JSPF15-24-4-W		24	4	2.2	0.7	100	80	1600
7	JSPF20-13-3-W	20	13	3	2.2	0.7	100	80	1600
8	JSPF20-18-3-W		18	3	2.2	0.7	100	80	1600
9	JSPF20-22-4-W		22	4	2.2	0.7	100	80	1600
10	JSPF20-26-5.5-W		26	5.5	2.2	0.7	100	80	1900
11	JSPF25-15-3-W	25	15	3	2.2	1.0	100	100	1800
12	JSPF25-20-4-W		20	4	2.2	1.0	100	100	1800
13	JSPF25-25-5.5-W		25	5.5	2.2	1.0	100	100	2100
14	JSPF25-28-7.5-W		28	7.5	2.2	1.0	100	100	2100
15	JSPF30-15-3-W	30	15	3	3.0	1.0	100	100	1800
16	JSPF30-18-4-W		18	4	3.0	1.0	100	100	1800
17	JSPF30-22-5.5-W		22	5.5	3.0	1.0	100	100	2100
18	JSPF30-25-7.5-W		25	7.5	3.0	1.0	100	100	2100
19	JSPF40-12-3-W	40	12	3	3.0	1.2	150	100	2000
20	JSPF40-15-4-W		15	4	3.0	1.2	150	100	2000
21	JSPF40-20-5.5-W		20	5.5	3.0	1.2	150	100	2300
22	JSPF40-24-7.5-W		24	7.5	3.0	1.2	150	100	2300
23	JSPF50-18-5.5-W	50	18	5.5	3.0	1.2	150	100	2300
24	JSPF50-20-7.5-W	50	20	7.5	3.0	1.2	150	100	2300

Примечание: корпус коробки, положение и диаметр впускной трубы, диаметр выходной трубы и вентиляционных труб канализационного лифта могут быть изготовлены в соответствии с реальной ситуацией на объекте.
