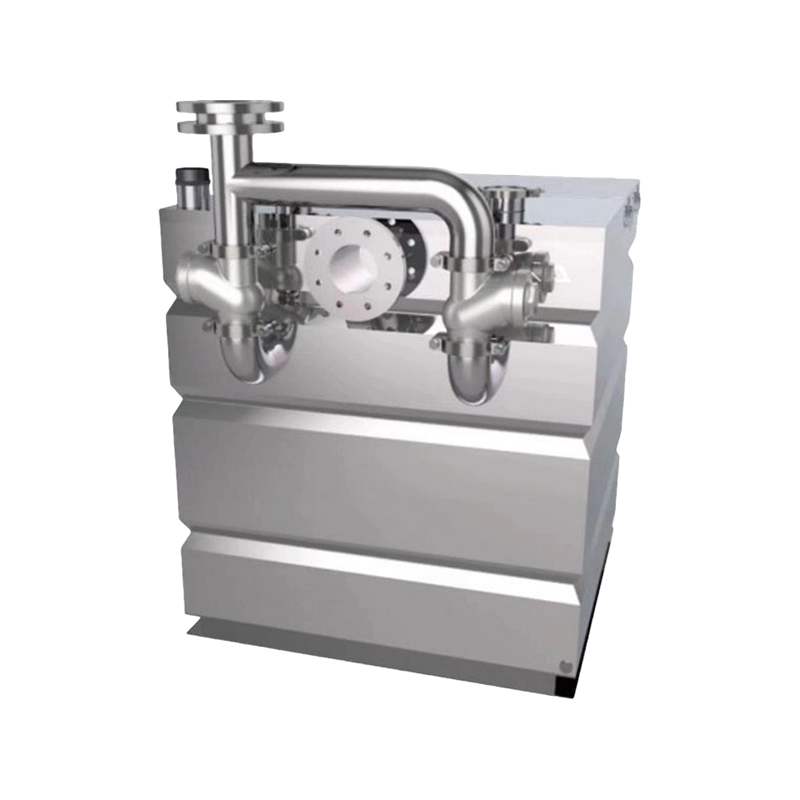

Подниматель сточных вод JSP (W/N) Series — «Цзиньшуй» обслуживаемый герметичный интеллектуальный подниматель сточных вод — обратно промываемый подниматель сточных вод

Принцип работы — без обслуживания закрытый интеллектуальный канализационный лифт:
Лифт оснащён герметичным канализационным баком и работает в полностью герметичном состоянии; Лифт будет оснащён двумя или четырьмя комплектами независимых и чередующихся устройств для сброса сточных вод в зависимости от объёма входящей воды пользователя. Теперь будет объяснено принцип работы:
(1) В лифте: когда одно из устройств сбрасывает сточные воды, другие устройства могут принимать дренаж пользователя нормально, не влияя на его обычное использование;
(2) Во-первых, твёрдые вещества в сточных водах фильтруются через компонент фильтрации «обратного осмоса», оставляя все примеси и загрязнители в фильтрационной камере для предотвращения прямого контакта с насосом, тем самым исключая запутанность и закупорки и продлевая срок службы водяного насоса более чем в 5 раз.
(3) Фильтрованные сточные води поступают в камеру хранения воды для очистки через сетчатую направляющую из нержавеющей стали; Когда пропускная способность уровня жидкости достигает заданного значения, монитор жидкости отправляет сигнал данных в центральную программируемую систему управления ПЛК, чтобы уведомить насос о начале работы;
(4) Канализационный насос забирает воду со дна камеры хранения для смешивания осадков со сточные воды, предотвращая адсорбцию загрязнителей на стенке камеры хранения; Затем сточные воды возвращаются обратно в фильтрационную камеру через сетчатую трубу для отвода, и функция «обратного промыва» используется для сброса примесей и твёрдых частиц из фильтрационной камеры в наружную канализационную скважину или трубопроводную сеть с водным потоком под давлением. Эффект обратного промыва был проверен как отличный.

Технические особенности закрытого интеллектуального канализационного лифта без обслуживания:

(1) В лифте: когда одно из устройств сбрасывает сточные воды, другие устройства могут принимать дренаж пользователя нормально, не влияя на обычное использование;
(2) Во-первых, твёрдые вещества в сточных водах фильтруются через компонент фильтрации «обратного осмоса», оставляя все примеси и загрязнители в фильтрационной камере для предотвращения прямого контакта с насосом, тем самым исключая запутанность и закупорки и продлевая срок службы водяного насоса более чем в 5 раз.
(3) Фильтрованные сточные води поступают в камеру хранения воды для очистки через сетчатую направляющую из нержавеющей стали; Когда пропускная способность уровня жидкости достигает заданного значения, монитор жидкости отправляет сигнал данных в центральную программируемую систему управления ПЛК, чтобы уведомить насос о начале работы;
(4) Канализационный насос забирает воду со дна камеры хранения для смешивания осадков со сточные воды, предотвращая адсорбцию загрязнителей на стенке камеры хранения; Затем сточные воды возвращаются обратно в фильтрационную камеру через сетчатую трубу для отвода, и функция «обратного промыва» используется для сброса примесей и твёрдых частиц из фильтрационной камеры в наружную канализационную скважину или трубопроводную сеть с водным потоком под давлением. Эффект обратного промыва был проверен как отличный.

Технические особенности закрытого интеллектуального канализационного лифта без обслуживания:
(1) Качество воды, обработанной элеватором, может содержать коррозионные компоненты, поэтому стандартная конфигурация выполнена из коррозионно-устойчивого материала из нержавеющей стали (другие материалы также могут быть выбраны в зависимости от условий использования и эксплуатации); Всё оборудование имеет уникальный процесс: компоненты проходят холодную сварку и аргоновую дугу, с односторонней сваркой и двусторонней формовкой, что обладает отличной прочностью и устраняет утечку воды и плохую герметизацию; После завершения полного комплекта оборудования внутренняя поверхность сначала промывается кислотой, затем подвергается антиоксидационной обработке, а внешняя поверхность сначала чистится чисткой, затем промывается кислотой, а затем пассивируется. Таким образом, антикоррозионная прочность материала более чем удвояется после внутренней и внешней обработки, а внешняя поверхность становится легче в уходе и выглядит красиво;
(2) Лифт оснащён несколькими наборами независимых и чередующихся функций сброса сточных вод; Когда в работе устройство для сброса сточных вод, оно использует независимо разработанный нашей компанией односторонний безмолвный клапан для полной изоляции системы от внешнего трубопровода, обеспечивая нормальную работу без ущерба внешней сети трубопровода и максимизируя безопасность пользователей;
(3) Структура фильтрующей камеры с независимыми правами интеллектуальной собственности использует самую передовую технологию обратного осмоса, существующую на рынке. Благодаря сочетанию расширенной отверстительной сетки и втулки подшипника давления примеси и грязь полностью изолированы. Умный дизайн конструкции также обладает функцией противозасорения; Вся фильтрующая камера выполнена полностью из нержавеющей стали, а использование технологии штамповки и сварки с однократным формованием повышает прочность компонентов и значительно продлевает их срок службы;
(4) Система управления лифтом использует интегрированный центральный контроллер для централизованного управления, избегая ошибок при ручном старте; Интеллектуальная и полностью автоматизированная система управления устраняет необходимость дежурства в насосной комнате, снижая многочисленные расходы и повышая эффективность работы; В то же время насосная станция может быть оснащена функцией дистанционного мониторинга: информация о работе насосных станций в разных местах может передаваться в наш послепродажный сервисный центр через Интернет, чтобы профессионалы могли своевременно понимать работу оборудования и предоставлять пользователям более своевременные и удобные услуги;
(5) Все клапаны лифта оснащены независимыми канализационными клапанами, разработанными нашей компанией, которые решают недостатки обычных клапанов, такие как лёгкая запутанность, слабое закрытие и громкий шум, вызванный примесями в сточных водах;
(6) В итоге, лифт имеет преимущество отсутствия обслуживания.

Схематическая схема встроенной установки двойного насоса

Чертёж фасада / Вид сбоку / План этажа

Основные технические параметры оборудования

Таблица внешнего вида оборудования и размеров установки

Примечания
1) Встроенные устройства могут быть размещены в отведённых ямах для оборудования или установить на сборные основания на земле. Размер ямы для оборудования или сборного основания варьируется в зависимости от объёма водяного резервуара;
2) Размеры установки, указанные в таблице, являются стандартными размерами компании Jingshui, которые предоставляются в качестве ориентира для инженеров по дренажу и пользователей при проектировании и строительстве; Также его можно проектировать и производить в соответствии с требованиями проекта;
3) Сборное оборудование требует водонепроницаемой обработки фундамента и резервуара для сбора воды. Резервуар для сбора воды должен быть зарезервирован с одной стороны выхода оборудования, с базовыми размерами L: W: H: H: 400:400; 4) Основание основания оборудования пробивается в нужном положении и фиксируется болтами M12 * 100.

Схематическая схема внешней установки двойного насоса

Чертёж фасада / Вид сбоку / План этажа

Основные технические параметры оборудования

Таблица внешнего вида оборудования и размеров установки

Примечания
1) Встроенные устройства могут быть размещены в отведённых ямах для оборудования или установить на сборные основания на земле. Размер ямы для оборудования или сборного основания варьируется в зависимости от объёма водяного резервуара;
2) Размеры установки, указанные в таблице, являются стандартными размерами компании Jingshui, которые предоставляются в качестве ориентира для инженеров по дренажу и пользователей при проектировании и строительстве; Также его можно проектировать и производить в соответствии с требованиями проекта;
3) Сборное оборудование требует водонепроницаемой обработки фундамента и резервуара для сбора воды. Резервуар для сбора воды должен быть зарезервирован с одной стороны выхода оборудования, с базовыми размерами L: W: H: H: 400:400; 4) Основание основания оборудования пробивается в нужном положении и фиксируется болтами M12 * 100.
